【案例賞析】上?；ú魅肟谀そY(jié)構

時間:2021-06-07 06:40:14

中國第十屆花卉博覽會于2021年5月21日-7月2日在上海崇明島舉行，會期42天，預計觀展游客300萬人次?；ú黝}為“花開·中國夢”，選址崇明東平國家森林公園及周邊地區，園區總規劃面積10萬平方公里。這是中國花博會歷史上展園面積最大的一屆盛會，也是首次在島嶼上，鄉村里，森林中舉辦的花博盛會。

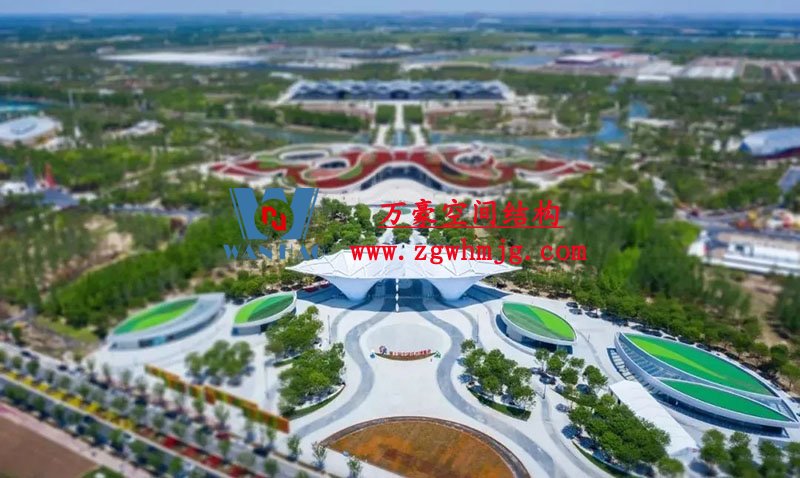

上?；ú扇A建集團總體設計和規劃，規劃布局為“一心、一軸、六館、六園”。一心為大花核心區；一軸為花博軸；六館為復興館、世紀館、竹藤館、百花館、花藝館和花棲堂；六園為玉蘭、梅花、菊花、蘭花、荷花和竹園六大展園，充分展現“百花爭艷，芬香滿園”的華美意境。

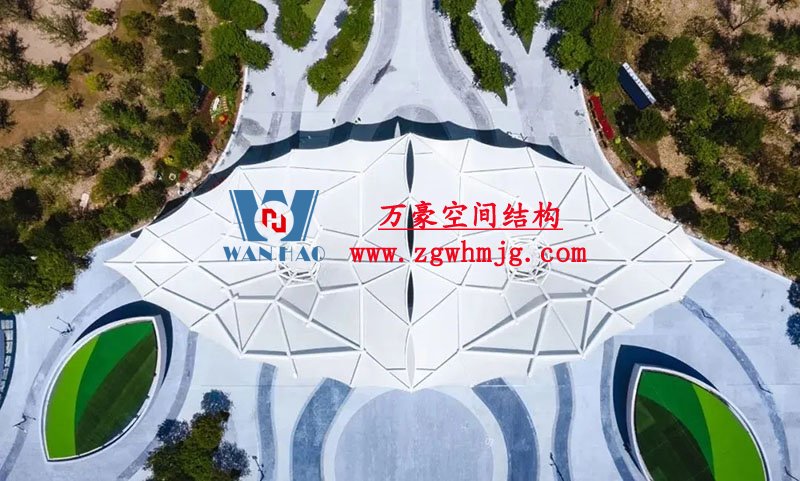

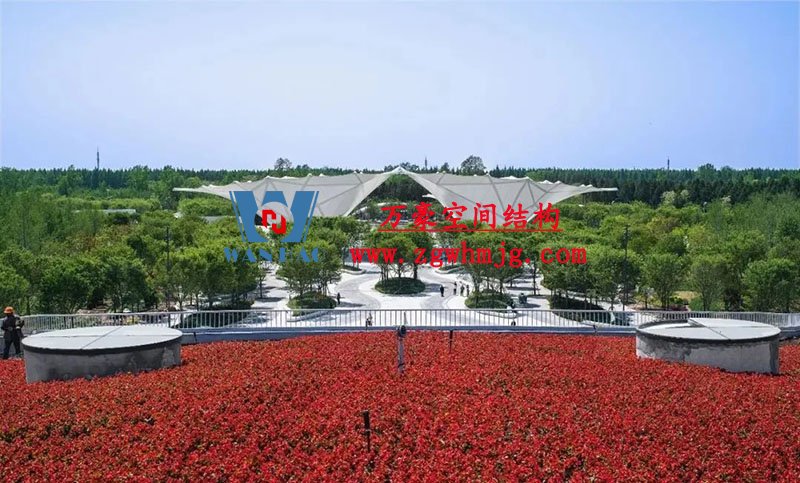

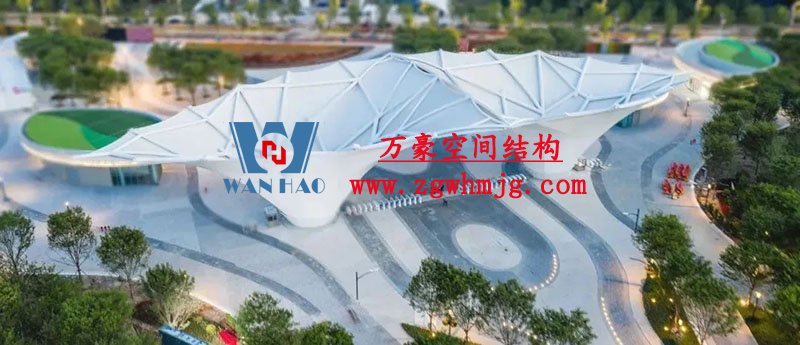

花博園北園的主入口構筑物，是全新“仿生鋼結構骨架外掛柔性幕墻”膜結構，既形似兩棵枝繁葉茂的大樹、又勝似兩朵盎然怒放的白玉蘭。仿生鋼結構體系大門高19.21米，寬100米，寓意中國共產黨建黨一百周年。

為了讓整個大門的形象更加簡潔大氣、輕盈通透，華建設計團隊在結構設計和材料選擇上費了心思：結構上使用剛性結構自動找形與拓撲優化技術，形成穩定的空間受力狀態。每根立柱鋼管都有特定的彎曲弧度，以模擬葉脈生長在三維空間中的形態。

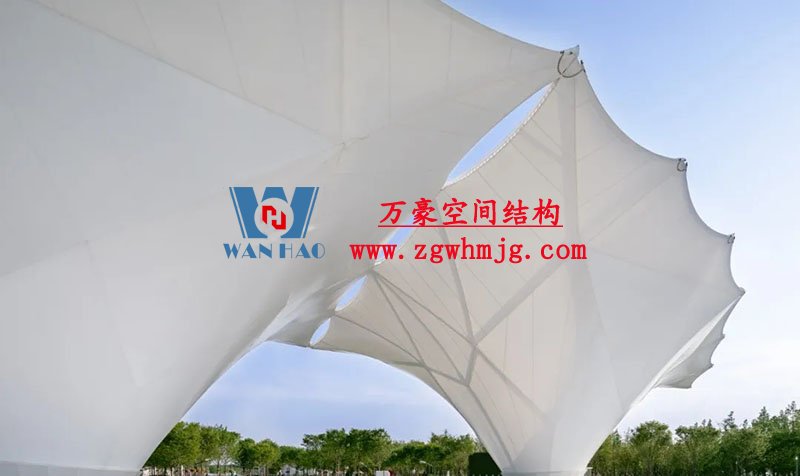

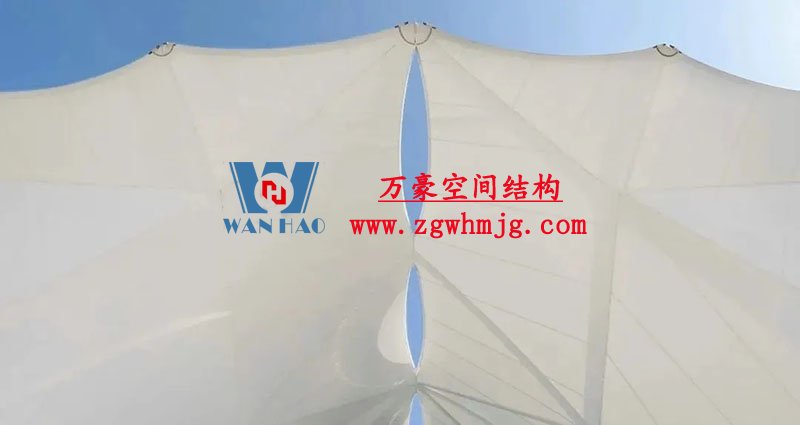

鋼結構骨架造型獨特、輕巧，在兼顧建筑效果的同時大幅減少用鋼量。兩棵‘大樹’鋼桁架外，張拉覆蓋法拉利預應力膜材1302S2，并確保不變形，展開面積近5000平方米。結構葉脈骨架，極大地保證了游客的觀賞效果。選用的外掛膜材，在保證空氣流通的同時，具備良好的自潔性。

仿生鋼結構張拉外掛的膜材同時也是很好的投影媒介。會展期間將通過3D全息影像技術在膜結構上投影出絢麗花海，未來花博會的夜間游覽路線也將從這里開始。此外，設計師還充分利用大門漏斗式的形態特點，對上部的雨水進行了匯集回用，實現雨水的輸送、儲存、凈化，并用于廣場區域的自動灌溉和場地清洗。
